  产品简介

  安则无人机防御一体化管控平台固定式Auav-g02是为了应对小型无人机的安全威胁和应对突发情况开发的版本。产品可以实现在固定区域场所的工程化部署,实现自动探测,自动跟踪,自动攻击一体的24小时无人值守。设备模块化管理、操作简单,可以根据实际情况快速组装和部署。通过无线电或者雷达的方式自动检测无人机,跟踪锁定后干扰无人机的数据链路和定位系统,切断无人机的导航,以及与遥控器之间的通讯,从而迫使无人机自动降落或将其驱离,保障低空空域安全。

  产品特征

  模块设计:产品探测系统采用模块化设计方案,可以自由选择探测系统

  主流频段压制:主流频段检测与干扰,覆盖主流无线电通信频段

  标准市电:设备采用标准220V市电,无需动力电装置。

  组装简单:模块化结构设计,便于取电和组装

  工程方案:设备根据不同客户场景,进行工程化部署,确保最优效果

  人工工学:人体工程学设计,操作简单便利

  模式可选:用户可以选择无人值守模式或者手动控制模式

  干扰距离:发射功率可调,干扰距离1000~1200米

  命中率高:360度全向检测与干扰,无需精确瞄准

  复杂气象:支持复杂气象条件下的探测与打击,包括雾霾,薄雾,6级以下大风,小雨。

  主要功能:

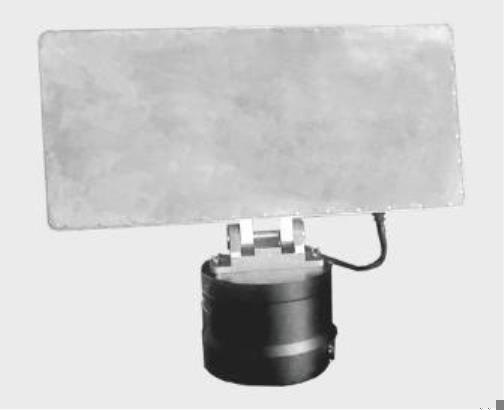

  雷达探测系统:

  主要采用雷达作为探测设备,能够对无人机、直升机、滑翔机及飞艇等设备进行有效的探测。根据现场情况,探测系统采用一台主动探测的脉冲雷达为主要探测设备,需对防护区域及周边低空飞行物全方位360°进行搜索探测,具有24小时连续工作的能力,在无人值守状态下,全自动录取飞行物目标的方位、距离和速度等信息,并将飞行目标的速度、方位、距离等信息自动传输给光电及干扰模块。

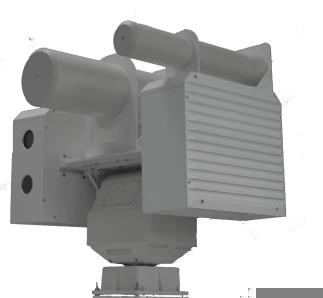

  光电跟踪系统:

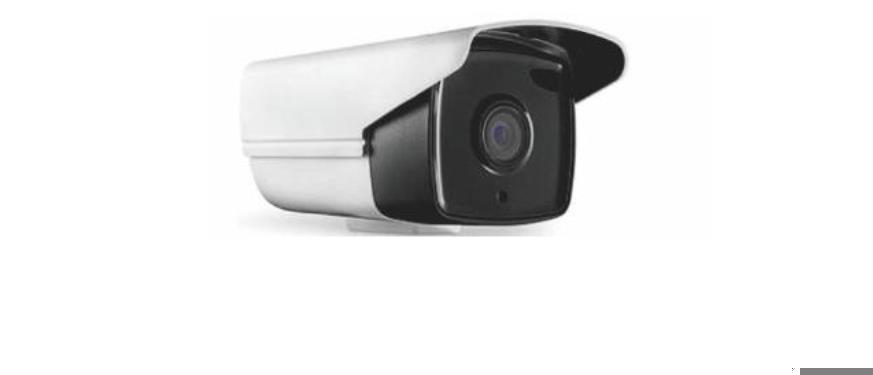

  采用光电跟踪系统(可见光及红外热成像摄像机)作为跟踪取证设备,通过控制系统获取探测设备定位信号,自动锁定跟踪低空飞行物,通过视觉算法自动比对不明飞行物,对疑似无人机自动锁定跟踪,实现24小时自动不间断监控取证。


  电磁压制系统:

  采用固定式干扰机,通过控制中心获取探测设备发出的定位信号,跟踪低空飞行物并发射电磁信号,实现对主流无人机实施自动干扰,致其返航或迫降。

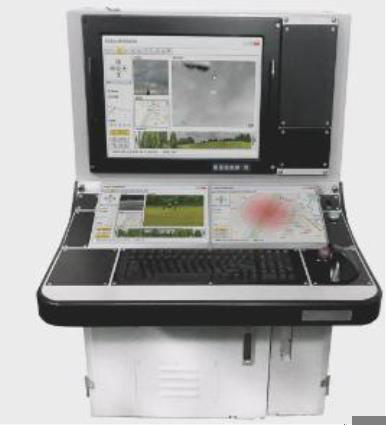

  中心控制系统:

  控制系统基于以太网架构,分为综合控制系统、光电控制系统、干扰控制系统三个部分组成,主要设备有交换机、服务器、输出终端、机柜及操作台组成,集中布置于车内。综合控制系统,主要显示探测设备及设备控制部分画面;光电跟踪系统,主要显示可见光及红外热成像图像,对空中飞行的不明飞行物进行视觉算法判断;干扰控制系统,主要显示干扰系统状态、手动干扰/自动干扰模式切换。各子系统设备配置需满足整个系统顺畅运行要求,同时为便于监控,三个子系统显示终端集中放置于操作台。


  性能指标

  雷达探测:

  工作频段:Ku波段

  发现频率:Pd=0.8,虚警率:Pfa=10,反射面:0.01m,探测距离:2km

  天线扇扫范围:0°~360°

  目标径向速度:3km/h~72km/h

  最小探测距离:≥200m

  测距精度:≤15m

  方位精度:≤0.5°

  距离分辨率:≤15m

  方位分辨率:≤2°

  光学探测:

  探测距离:≥1km

  距离分辨率:≤15m

  方位分辨率:≤1°

  干扰参数

  发射功率:最大10w,三挡可调节

  有效距离:1000~1200米

  干扰模式:无人机驱离/无人机迫降模式(可选)

  重量:75kg

  工作温度:-20~55摄氏度
