全频段无线压制

  产品简介

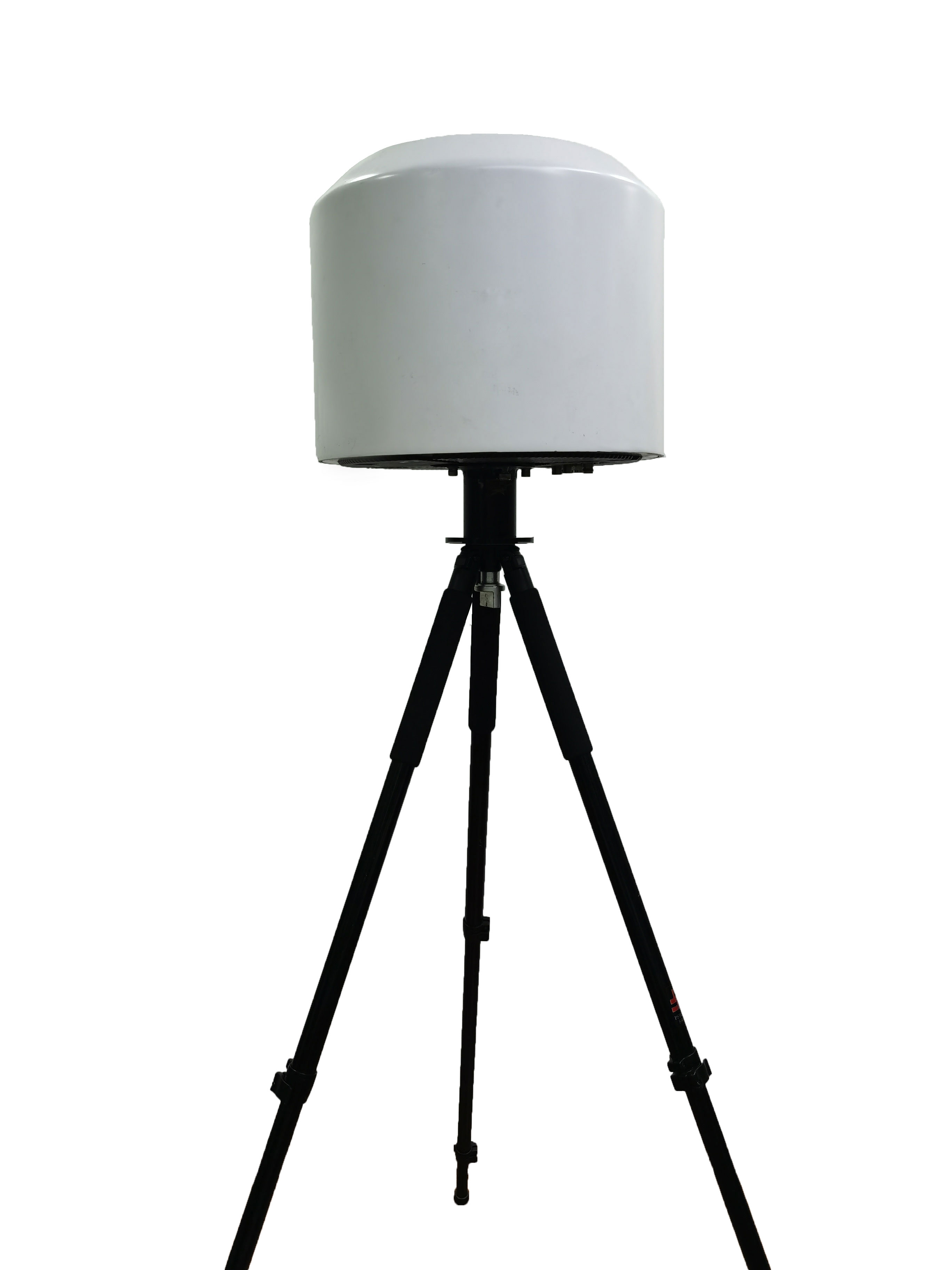

  固定式无人机压制设备在接收到前端设备输出的无人机目标信息后,发射多频段的电磁波干扰信号,采用定向天线,使无人机遥控信号(上行链路信号)、无人机图传信号(下行链路信号)以及导航信号淹没在干扰信号中,导致无人机无法接收遥控信号、图传信号和导航信号。在接收信号丢失的情况下,无人机会根据自身的设置,缓慢下降或者就地返航,从而达到压制效果。


  产品特点

  无人机的图传、遥控以及导航信号均可被干扰,压制性能全面;

  处置手段缓和,不会造成无人机直接坠机,而导致二次伤害;

  压制效果明显,处置时间短,全天候使用;

  发射功率小,对周围环境影响小;

  压制距离远,对无人机目标的处置能力强。功能描述:

  需要实现人工设定引导和外部自动引导

  控制设备工作,设置干扰样式,干扰频率,及干扰功率等

  设置设备干扰方向,控制伺服和俯仰转动

  具有发送和接收数据的存储功能

  终端具有故障巡检功能与性能检测功能及系统工作状态信息上报功能

  可接入指控平台并,实现根据各种侦测手段确认的无人机目标数据、自动化、智能化的联动控制

  具有定向、定频的干扰信号功能

  能根据监测的频率自动计算、调整干扰频率

  对跳频信号进行干扰

  干扰方式:包括单频干扰/扫频干扰/跳频干扰;多频并发式干扰

  自保护功能:具备外部天线短路、开路、过热保护、内部自激等自保护功能

  联网方式:LAN/WIFI/3G(4G),通过有线和无线网络与指挥控制中心联网, 并预留接口供多个用户使用

  供电控制:支持远程开关机

  发射天线: 定向发射天线

  具有系统自检并向管控平台系统报告系统工作状态信息功能

  具有与管控平台系统有线和无线双向数据通信功能技术指标:

  *1.单套设备作用半径:≥3km

  *2.管制频率范围:20MHz~3000MHz,5700GHz~5900GHz

  *3.跳频速率:≥100000 跳/s

  *4.频率准确度:≤±1ppm

  *5.同时发射信号个数:10 个以上(20MHz~3GHz)任意频点;2 个(5700~5900MHz)

  *6.发射信号调制方式:CW/AM/FM/ASK/2FSK/4FSK/BPSK/QPSK/8PSK 等

  *7.调制带宽:0~40MHz 以上,并可任意设置

  8.功率调节步进:1dB 步进

  9.谐波及杂散:≤-60dBc,待机杂散:≤20mW

  10.采用天线模式,配合物理特征识别、电磁频谱检测等系统实现自动伺服(用对周)

  11.天线增益:≥10dB,驻波:1G 以下≥0dB,驻波:≤3;1G 以上≥10dB,驻波:≤2

  12.天线极化方式:线极化

  13.天线射频接口:SMA-50K

  14.天线阻抗:50 欧姆

  15.天线波束宽度:90 度~120 度(H 面),40 度~60 度(E 面)

  16.扇区天线伺服范围:水平 0~360 度,垂直-10~90 度,水平转速≥60 度每秒,垂直转速≥10 度每秒

  17.干扰样式:窄带噪声干扰、宽带噪声干扰、扫频式噪声干扰、杂乱脉冲干扰、连续 波干扰、间断噪声干扰

  18.发射功率:≥20w
